Graphiques, cartes de chaleur & tableaux

Où il se trouve et comment il est agencé

Résultats est l'entrée « histogramme » du rail de navigation de gauche, à l'adresse /results. La page s'empile de haut en bas :

• Calcul du projet ouvert : le bouton Lancer le projet pour le projet actuellement ouvert. Le moteur contrôle d'abord le projet, et une erreur qui arrête le calcul s'affiche ici. Il ouvre la page parce que tout ce qui suit est le produit de cette action ; Lancer une simulation & l'onglet Production traite le lancement en détail.

• Le sélecteur de calcul, sur la même ligne que le bouton : une liste déroulante Choisir une tâche et une case Suivre le dernier calcul ou, lorsqu'un calcul cloud est ouvert, la liste déroulante Calcul à prévisualiser du rapport. Le badge d'obsolescence suit le bouton quand le calcul affiché ne correspond plus au projet (voir plus bas).

• Le corps des résultats : une liste de graphiques de largeur fixe à gauche et l'espace rapport à droite, avec le rapport PDF du calcul sous l'en-tête des documents, un onglet par document avec Télécharger le PDF à côté, dont le menu porte le reste et les autres fichiers du projet (Rapports & export). Sur les onglets du dossier productible, de la déclaration préalable et du dossier Consuel, la colonne de la liste des graphiques porte à la place le panneau propre à ce document.

La liste de graphiques garde sa largeur pour que les noms ne soient jamais tronqués ; le rapport absorbe le reste de la fenêtre. En dessous d'environ 900 pixels de large (un téléphone, ou une fenêtre étroite côte à côte), les deux s'empilent, la liste de graphiques au-dessus avec sa propre barre de défilement.

Sélectionner un calcul place son identifiant dans la barre d'adresse : /results/cloud/<job-id> est donc un lien partageable vers exactement les résultats que vous consultez.

Tant que le projet ouvert dans cet onglet n'a aucun calcul réussi, l'icône Résultats du rail est rouge et son infobulle indique Calcul : Le calcul n’a pas été effectué. Ce signal concerne le projet ouvert, pas le calcul affiché : il s'éteint dès qu'un calcul de ce projet réussit et reste éteint pendant que vous continuez à modifier le projet. Signaler que les chiffres ne correspondent plus est le rôle de la pastille d'obsolescence (ci-dessous). Ouvrez, importez ou commencez un projet qui n'a pas été calculé dans ce navigateur et le signal revient, même si Suivre le dernier calcul mène toujours Résultats au calcul le plus récent de la session, qui est alors celui du projet précédent. Un projet enregistré que vous avez calculé est de nouveau considéré comme calculé lorsque vous le rouvrez, dans cet onglet ou dans un autre onglet du même navigateur, même après la fermeture de l'onglet qui l'a calculé ; ouvrir l'un de ses calculs cloud depuis la page Compte (Calculs cloud : l'historique des tâches) vaut aussi. Cet historique appartient au navigateur : dans un autre navigateur ou sur un autre ordinateur, le signal reste affiché jusqu'à ce que vous y calculiez le projet ou y ouvriez l'un de ses calculs cloud.

Le rapport à côté de la liste

Le canevas de la vue est le rapport PDF du calcul, avec l'en-tête des documents au-dessus et son panneau de thèmes. Les onglets de l'en-tête portent les autres documents du projet (le dossier productible, la déclaration préalable et le dossier Consuel). Le menu voisin de Télécharger le PDF porte le fichier de signature du rapport et le classeur Excel de la projection financière, et le bandeau d'indicateurs de la projection se trouve sous l'aperçu (La projection financière pluriannuelle). Rapports & export décrit l'espace rapport en entier.

Tant que le calcul à l'écran est en route (en file, en cours, ou ses résultats encore en chargement), une marque de chargement prend la place du rapport et dit ce qu'elle attend. La liste des graphiques garde les lignes du calcul qu'elle montrait en dernier et rien d'autre ne bouge sur la page ; le rapport, les graphiques et les chiffres du nouveau calcul arrivent ensemble. Un calcul qui échoue en donne la raison à la place du rapport.

La liste de graphiques est le plan du rapport. Cliquer sur le nom d'un graphique fait défiler le rapport jusqu'à la page de ce graphique et met la ligne en évidence. Un graphique que le rapport n'imprime pas (décoché, sans rien à montrer pour ce calcul, ou une page que le rapport ne contient jamais) laisse les pages en place et l'indique sur l'aperçu. La case à cocher voisine du nom n'est pas touchée pour autant : elle ne modifie que la liste d'impression.

Choisir le calcul que vous regardez

Comme l'application web soumet les calculs sous forme de tâches, cette page affiche toujours un calcul particulier, et non « l'état actuel du projet ». Deux éléments décident lequel : le sélecteur de calcul et la pastille d'obsolescence.

Le sélecteur de calcul

• Choisir une tâche : une liste déroulante de tous les calculs suivis dans cette session du navigateur, chaque entrée se lisant <job-id> · Réussi (ou En file / En cours / Échoué). En choisir une ouvre ses résultats.

• Suivre le dernier calcul : cochée, la page bascule sur le calcul réussi le plus récent à mesure que les résultats arrivent, si bien qu'une boucle modification-recalcul affiche toujours les chiffres les plus frais sans un clic. Elle est cochée par défaut. Un lien direct vers un calcul précis n'est jamais détourné à l'arrivée, et un calcul plus ancien choisi à la main reste affiché.

Le rapport décrit toujours le calcul qu'affiche l'onglet ; l'en-tête des documents au-dessus n'a pas de choix de calcul propre.

Lorsqu'un calcul cloud est ouvert, le sélecteur cède la place à la liste déroulante Calcul à prévisualiser du rapport : Dernier calcul, puis les calculs réussis que suit cette session de navigateur, chacun nommé par son identifiant et l'heure de sa soumission. Dernier calcul suit le calcul réussi le plus récent ; choisir un calcul l'épingle (l'onglet le montre et cesse de suivre les plus récents), et choisir de nouveau Dernier calcul ramène l'onglet sur le calcul le plus récent (Choisir le calcul que décrit le rapport). Un calcul encore en file ou en cours n'a pas encore de rapport : la liste indique donc Dernier calcul pendant que la place du rapport dit où en est le calcul. Un calcul cloud en file affiche En file — prise en charge typiquement ≤ 5 s, un calcul en cours En cours…. Avec l'offre gratuite, où les calculs des clients payants passent d'abord, un calcul en file affiche plutôt En file — avec l’offre gratuite, un calcul démarre quand aucun calcul d’un client payant n’attend (Le travail des clients payants passe d'abord).

À côté du sélecteur, de petites pastilles décrivent le calcul : depuis la sauvegarde <name> (et sa version) lorsque le calcul a été soumis depuis une sauvegarde enregistrée.

La pastille d'obsolescence

Un calcul terminé est une photographie, pas une vue en direct. Dès que ce à partir de quoi il a été calculé ne correspond plus à ce que vous avez maintenant, une pastille ambre apparaît juste après Lancer le projet. La pastille nomme ce qui a dérivé :

La pastille ne porte pas de bouton propre : Lancer le projet, juste avant elle, soumet le projet tel qu'il est maintenant et vous emmène aux résultats du nouveau calcul. Un calcul qui n'apporte aucune preuve sur un axe (une vieille tâche antérieure à l'existence de l'empreinte correspondante) n'est jamais signalé sur cet axe : la pastille reste silencieuse plutôt que de crier au loup.

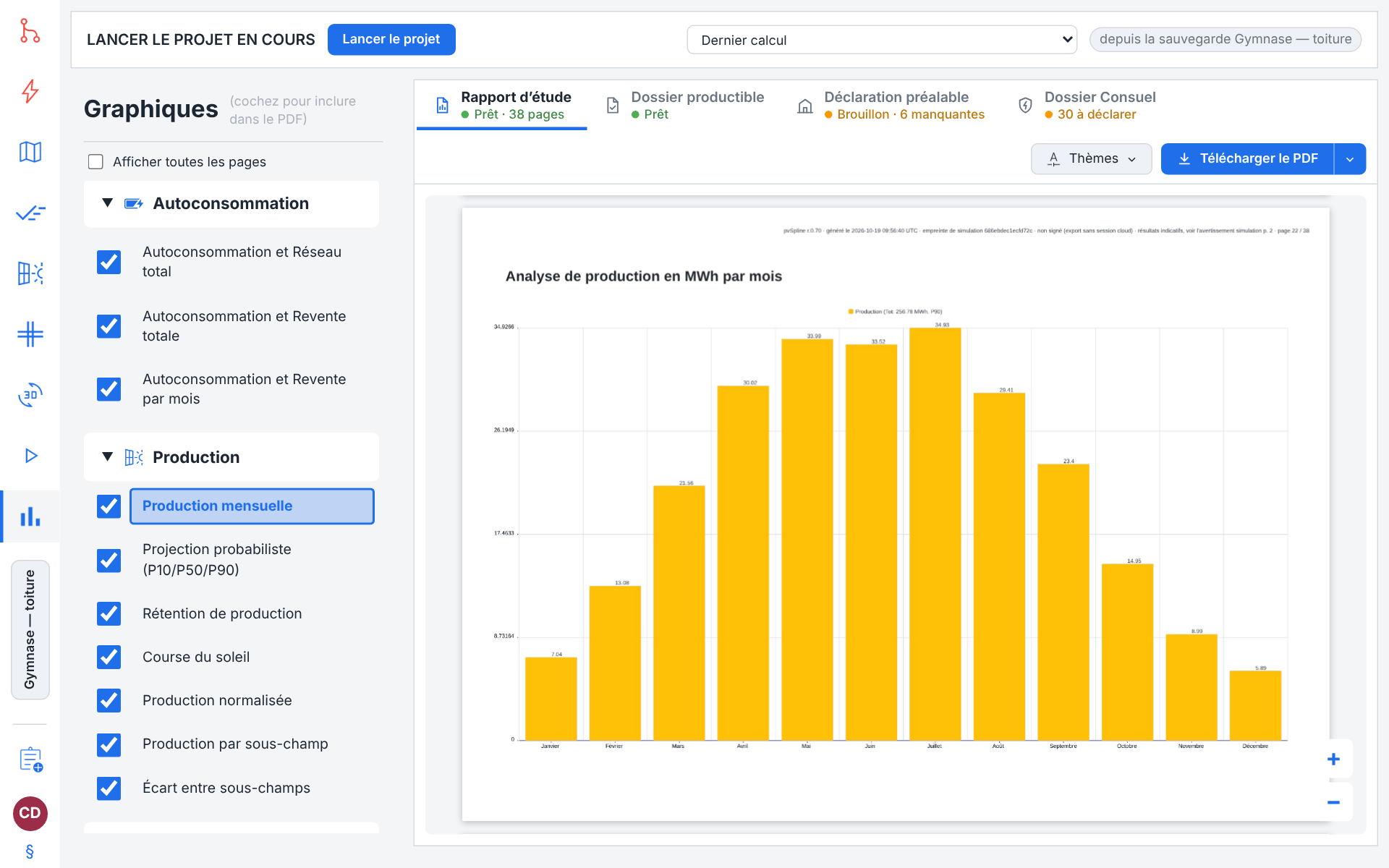

La liste de graphiques, panneau par panneau

En-tête

La liste a pour titre Graphiques, avec le rappel (cochez pour inclure dans le PDF).

Dessous, Afficher toutes les pages décide des pages que montre la liste. Décochée (c'est le cas par défaut), elle ne liste que les pages du PDF affiché, sa table des matières : les graphiques qu'il imprime et ses autres pages. Cochée, elle liste toutes les pages que le rapport peut contenir, en grisé celles que le PDF affiché n'imprime pas : les lignes depuis lesquelles recocher un graphique pour le remettre dans le rapport. Votre choix est conservé dans vos réglages. La case apparaît dès qu'un calcul est dans l'onglet ; pendant un tutoriel, la liste montre toutes les pages, quoi qu'indique la case.

Sections de catégories

Les graphiques sont regroupés en familles repliables, toujours dans cet ordre. Une famille n'apparaît que si le calcul contient au moins un graphique de cette famille :

Cliquer sur l'en-tête d'une famille la replie ou la déplie ; la flèche bascule entre ▼ et ▸. L'état de repli est propre à la session du navigateur et n'est pas enregistré avec le projet.

Les lignes de graphique et la case « inclure au PDF »

Chaque ligne est une case à cocher (infobulle Inclure dans le PDF) suivie du nom du graphique sous forme de bouton (infobulle Afficher le graphique : …). Cliquer sur le nom fait défiler le rapport jusqu'à la page de ce graphique ; la ligne est mise en évidence. Par défaut, tous les graphiques sont cochés.

Les cases sont enregistrées dans le projet : une mise en page de rapport que vous composez survit donc à un enregistrement, à un rechargement et à une transmission à un collègue, et le PDF exporté abandonne bel et bien ce que vous décochez. Si aucun projet n'est ouvert, les cases s'affichent désactivées avec la mention Chargez un projet de travail pour y enregistrer les choix d'inclusion au PDF.

Deux lignes n'ont pas de case à cocher : les deux images de point de vue, que le rapport imprime dès que le projet les contient (Pages de synthèse et images).

Les lignes de Pages du rapport, les pages de système sous Système et réseau et la page Bilan carbone sous Financier portent une case verrouillée, cochée tant que le rapport affiché contient la page : une telle page figure dans le rapport dès que le projet contient ce qu'elle montre. Son infobulle dit pourquoi (Cette page fait toujours partie du rapport PDF et ne peut pas être retirée. pour la couverture, l'avertissement sur la simulation et le plan du site, Ajoutée automatiquement au rapport PDF dès que le projet contient les données nécessaires à cette page. pour les autres). Cliquer sur le nom de la page fait défiler le rapport jusqu'à elle, comme pour un graphique (infobulle Afficher la page : …).

La projection financière s'imprime sur plus d'une page (ses barres annuelles, puis son tableau année par année et, quand le calcul en a, les pages qui détaillent ses aides et ses impôts, Impôts, aides et règlement de l'appel d'offres), et chaque page a sa propre ligne sous Financier, dans l'ordre où le rapport les imprime : Projection financière (les barres annuelles), Bilan financier pluriannuel (le tableau), puis celles de Aides françaises (EDF OA), IFER, Calcul de l'impôt, année par année et Règlement de l'appel d'offres CRE, année par année que le calcul contient. Chacune a sa propre case, si bien que vous pouvez retirer une page et garder les autres. Cliquer sur le nom d'une ligne fait défiler le rapport jusqu'à sa page (infobulle Afficher la page : …).

Comment le mode et le type de système filtrent la liste

Au-delà du « le calcul l'a-t-il produit ? », deux réglages du projet retirent des lignes :

• Les projets en revente totale abandonnent le bloc consommation, le bloc autoconsommation, la synthèse production / consommation et Finances de la première année : il n'y a ni consommation ni autoconsommation à montrer dans ce mode.

• Le pompage solaire isolé affiche les quatre graphiques de pompage, précédés de sa page Pompage solaire, et le réseau CC les deux graphiques de réseau CC, précédés de sa page Réseau CC ; chaque famille n'apparaît que dans son propre mode. Ces deux types de système, proches du hors-réseau, abandonnent aussi les familles d'économie du réseau (consommation, autoconsommation, financier et batterie), sauf les trois graphiques carbone, qui gardent leur sens hors réseau, et la nomenclature, car un champ hors réseau a lui aussi des modules, des câbles et une structure de montage à commander.

Un graphique que la liste écarte n'est pas non plus imprimé dans le rapport, quelles que soient les données dont le calcul dispose pour lui.

Trois lignes d'autoconsommation se renomment aussi selon le mode. En autoconsommation + stockage, elles se lisent Autoconsommation et stockage total et Autoconsommation et stockage par mois ; dans les modes qui vendent, elles se lisent Autoconsommation et réseau total, Autoconsommation et revente totale et Autoconsommation et revente par mois.

Bascules de séries sur l'en-tête Analyse

Les graphiques Analyse superposent plusieurs séries à la fois. De petites cases à cocher colorées sur l'en-tête de famille Analyse vous laissent décider lesquelles sont tracées (infobulle Afficher/masquer « … ») :

• Perte / Revente (rouge) : la courbe de perte ou de revente ; l'étiquette se lit Perte en mode autoconsommation + stockage et Revente sinon.

• Batterie (marron) : le niveau de charge de la batterie ; proposée uniquement en mode autoconsommation + stockage.

• Autocons. (vert) : la courbe d'autoconsommation.

Les séries de consommation et de production sont toujours tracées et n'ont pas de bascule. En mode revente totale, toutes les bascules sont masquées : seule la production y a du sens. Les choix sont enregistrés dans le projet et le moteur les respecte lorsqu'il dessine les graphiques et le PDF.

Le catalogue des graphiques

Le catalogue qui suit énumère tous les graphiques que l'application peut proposer, famille par famille et dans l'ordre où la liste les présente. Les graphiques marqués carte thermique tracent une grille 365 × heure de la journée (voir Cartes de chaleur : comment les lire) ; les autres sont des courbes, des barres ou des camemberts sauf mention contraire. Les lignes étiquetées [page] ne sont pas des graphiques du moteur : le rapport imprime la projection financière comme décrit dans La projection financière pluriannuelle, et les autres sur des pages à part (Pages de synthèse et images).

Analyse

Consommation

Autoconsommation

Production

Pertes et ombrage

Système et réseau

Ces graphiques dépendent du type de système et de la configuration de la fonction correspondante.

Batterie

Financier

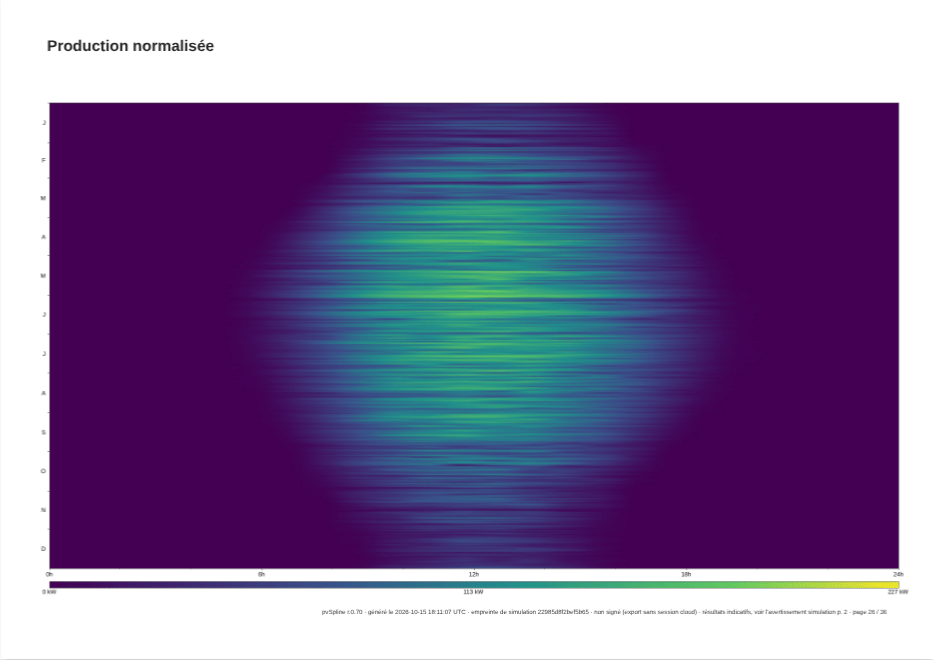

Cartes de chaleur : comment les lire

Une large part du catalogue est constituée de cartes thermiques : une grille rectangulaire où chaque cellule est un instant d'une journée, coloré selon une valeur. Elles partagent toutes la même disposition : une fois que vous savez en lire une, vous savez toutes les lire :

• Axe vertical (lignes) : le jour de l'année, du haut (janvier) vers le bas (décembre). Les initiales des mois (J F M A M J J A S O N D) étiquettent le bord gauche, placées à la mi-mois, avec des graduations au premier de chaque mois.

• Axe horizontal (colonnes) : l'heure de la journée, de 0h à 24h, graduée toutes les six heures. Les cartes à cadence fine (créneaux infra-horaires) ajoutent des graduations secondaires non étiquetées toutes les deux heures. Les heures sont l'heure locale du site, heure d'été comprise : le fuseau dans lequel les données de consommation du projet ont été enregistrées (l'heure légale française pour les données Enedis), sinon l'heure légale du lieu où se trouve le site. La même horloge cale les profils de consommation, les heures pleines et creuses et les mois de chaque total.

• Couleur : la valeur de cette cellule, décodée par la légende de l'échelle de couleurs sous le graphique.

La plupart des cartes thermiques utilisent une rampe viridis séquentielle (sombre = bas, clair = haut). Les cartes de flux net utilisent une rampe divergente centrée sur zéro, si bien que la charge et la décharge se lisent en couleurs opposées avec du blanc au milieu, et le ratio ciel clair diverge de la même façon autour de 1,0. Les étiquettes de la légende indiquent l'échelle exacte de chaque carte :

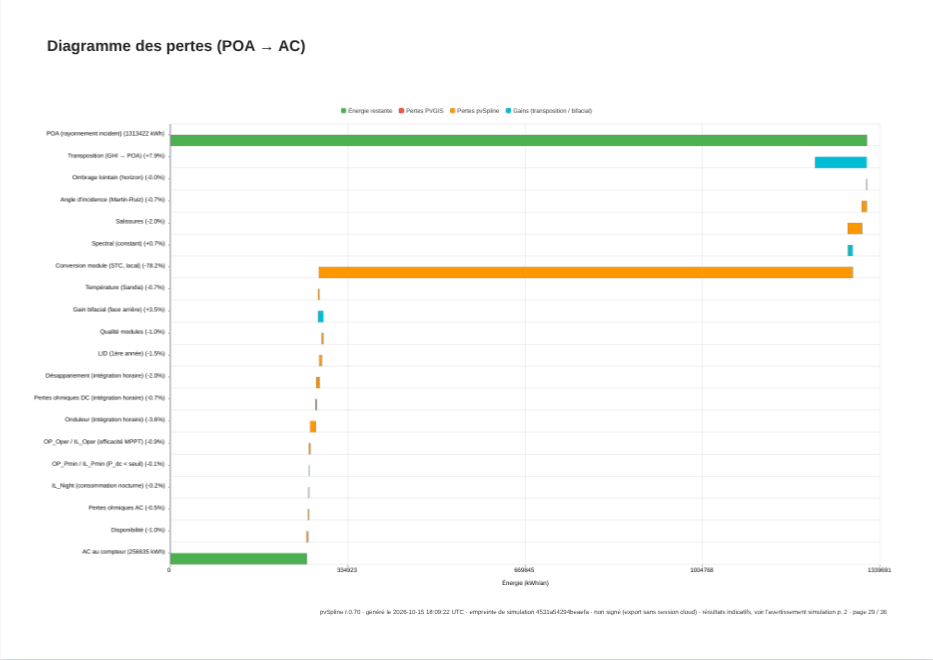

Le diagramme des pertes

Le Diagramme des pertes est de loin le graphique de diagnostic le plus important. Il trace la cascade de pertes comme une cascade de barres horizontales, une ligne par étape, de l'irradiance dans le plan des modules en haut jusqu'à l'énergie livrée au compteur en bas. La première et la dernière ligne sont des barres vertes pleines : l'énergie de départ et l'énergie qui atteint le compteur, en kWh. Chaque ligne intermédiaire ne trace que la tranche que retire cette étape, placée au niveau où elle intervient, si bien que les barres descendent la page en escalier. L'étiquette de chaque ligne nomme l'étape et sa part en pourcentage. Les tranches rouges sont les pertes modélisées par PVGIS, les orange les pertes pvSpline que vous réglez (salissures, désappariement, câblage CA…) et les turquoise des gains comme la transposition ou la face arrière bifaciale ; la légende ne liste que les couleurs que le diagramme utilise. Conversion module (STC) est le rendement nominal des modules, pas une perte réductible.

Les lignes suivent l'ordre canonique des pertes du moteur : irradiance POA → ombrage → physique des modules → câblage CC → onduleur → CA/réseau. La carte Cascade de pertes de l'onglet Production (Lancer une simulation & l'onglet Production) liste les mêmes pertes, mais dans son propre ordre : rapprochez les étapes par leur nom plutôt que par leur position.

La différence entre les deux tient à ce que vous pouvez en faire. La carte de l'onglet Production est modifiable : c'est là que vous réglez les pourcentages de perte. Ce graphique est la réponse propre au calcul, figée à l'instant où le moteur l'a produite, et c'est elle qui part dans le rapport.

Ses kWh sont ceux de l'année 1 au percentile de dépassement du projet (Production probabiliste (P50/P75/P90/P99)) : au P90 par défaut, la barre du bas est le chiffre de la tuile Production annuelle · P90 de l'onglet Production. Les pourcentages des étapes sont les mêmes quel que soit le percentile.

Étude par lots : comparaison des scénarios

Étude par lots — comparaison des scénarios est votre étude par lots (Simulation par lots & balayages de scénarios) sous la forme d'une page du rapport. Le moteur la dessine, comme les graphiques ci-dessus, à partir de l'étude enregistrée dans le projet dont le calcul est issu (l'onglet Lots enregistre une étude terminée dans le projet ouvert, voir L'étude dans le projet et dans le rapport), si bien que la page montre l'étude de ce projet-là, jamais celle d'un autre projet.

La page est un seul graphique annoté :

• chaque scénario terminé est un marqueur dans la colonne de sa valeur balayée (ou de son rang d'exécution sur l'axe Indice (ordre)), étiqueté de son nom et de son score là où l'étiquette tient ; les scénarios en échec sont omis ;

• un bloc de verdict nomme le meilleur scénario sur l'indicateur tracé : Meilleur VAN, son nom et sa valeur et, lorsque vous avez épinglé une référence, l'écart avec elle (… par rapport à la référence · … %) ;

• la référence est un marqueur creux traversé par une ligne de référence, avec une pastille référence : …, … ;

• chaque colonne est titrée par sa valeur, avec en dessous le nombre de scénarios qu'elle contient et l'étendue de leurs scores (3 scénarios · … – …) ;

• un scénario très éloigné des autres est placé au bord de l'axe, ce que signale 1 scénario au-delà de l'axe, tracé sur son bord ;

• lorsque la page ne compte que deux colonnes et que leurs étendues ne se rejoignent pas, l'écart qui les sépare est signalé : Aucun chevauchement. … se classe entièrement au-dessus de … sur … ;

• au pied de la page, une ligne de légende résume le calcul, par exemple 3 scénarios · 1 en échec · meilleur (VAN) : large (12000 €) · tracé : VAN selon Capacité batterie (kWh), à côté de l'explication des marqueurs meilleur, référence et scénario.

Les axes sont ceux choisis en dernier sous le graphique de l'onglet Lots (Axe X :, Axe Y :), et la référence est la ligne marquée d'une étoile par Définir comme référence dans sa grille de résultats ; trier cette grille ne change rien ici. L'indicateur est la VAN, sauf si vous en avez choisi un autre ; sur TRI (%), DSCR min ou LLCR, les scénarios sans ce chiffre sont omis. Lorsque rien ne peut être tracé (sur DSCR min, par exemple, pour une étude dont les scénarios ne portent aucune dette), la page indique Aucune donnée numérique à tracer pour cet axe. La légende nomme toujours le gagnant en VAN, tandis que le bloc de verdict nomme le meilleur sur l'indicateur tracé : sur un autre axe, les deux peuvent donc différer. Il n'y a pas de plafond de scénarios : une longue étude donne une page plus chargée, pas une page tronquée.

La ligne est listée dès qu'un projet est ouvert (en dernier sous Financier, sauf pour les projets en pompage isolé et en réseau CC), et sa case « inclure au PDF » fonctionne comme celle de n'importe quel graphique. Tant que le calcul affiché ne porte pas d'étude, le rapport n'a pas de page pour elle. Si le projet ouvert en enregistre déjà une, le calcul lui est antérieur. L'enregistrer a modifié le projet : ce calcul est donc obsolète lui aussi (voir la pastille d'obsolescence plus haut) ; calculez de nouveau le projet et le nouveau calcul porte la page. Sinon, lancez d'abord une étude sur l'onglet Lots (Simulation par lots & balayages de scénarios).

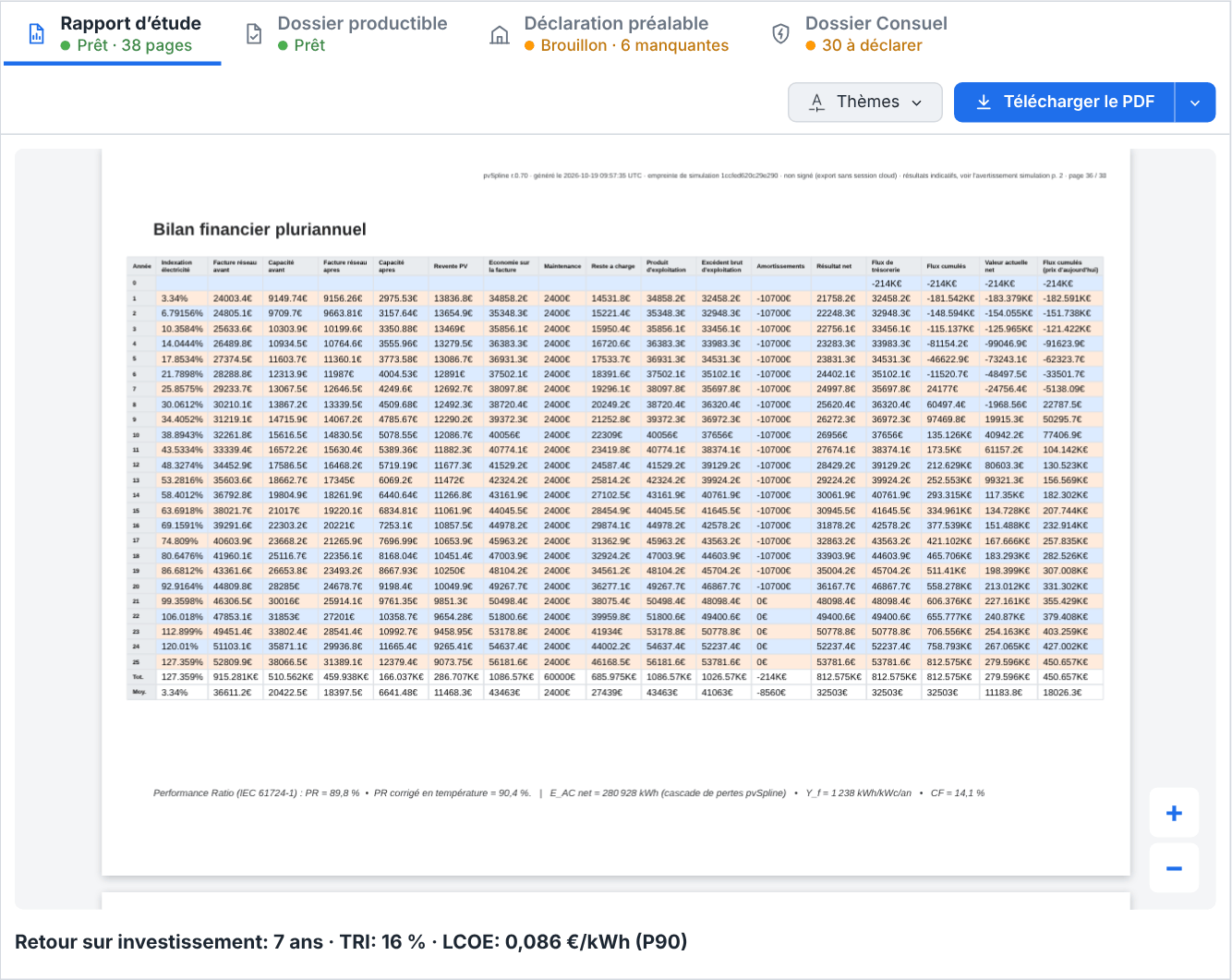

La projection financière pluriannuelle

Projection financière est le tableau de données derrière les graphiques d'argent : une projection année par année sur la durée d'exploitation du projet, à partir des chiffres du calcul. Le rapport l'imprime sur deux pages (Rapports & export) ; son export Excel se trouve dans le menu voisin de Télécharger le PDF au-dessus du rapport, et son bandeau de chiffres clés sous l'aperçu.

Lignes et colonnes

La première colonne est Année : la ligne 0 est l'année d'installation, puis une ligne par année d'exploitation, refermées par les deux lignes de synthèse Tot. (total) et Moy. (moyenne annuelle). Pour un flux annuel, Tot. est la somme de la colonne et Moy. cette somme rapportée au nombre d'années d'exploitation ; pour les colonnes déjà cumulées (flux de trésorerie cumulés, VAN, flux de trésorerie cumulés aux prix d'aujourd'hui), Tot. est la valeur finale et Moy. cette valeur répartie sur les années d'exploitation ; pour la colonne d'indexation, Tot. est le taux de la dernière année et Moy. celui de l'année 1.

Les colonnes que le projet n'utilise pas sont retirées plutôt qu'affichées à zéro ; si la charge de capacité est identique avant et après PV, la colonne « avant » disparaît et celle qui reste est simplement intitulée Charge de capacité. Les colonnes de capacité présentes suivent la Granularité de la carte TARIFICATION RÉSEAU (Les cartes de tarifs de consommation et de tarification réseau du projet) : à Aucune, il n'y en a aucune ; à Abonnement, aucun dépassement n'est facturé, la charge est donc la même avant et après PV et seule Charge de capacité apparaît ; la paire avant/après n'apparaît qu'à TURPE + écrêtage de pointe ou Comptage net, lorsque le système modifie la pénalité de dépassement.

Le jeu exact de colonnes dépend du mode. Un projet en autoconsommation reçoit le tableau large (évolution du prix, factures et charges de capacité avant et après, économies, subvention, maintenance, coûts de stockage et de VE, puis le bloc de résultats) ; en Autoconsommation + revente, il porte aussi Revente PV, le surplus vendu, tandis qu'un calcul qui simule un stockage (Autoconsommation + stockage avec une banque virtuelle ou un pack physique, ou un site isolé) stocke son surplus et n'a pas de colonne de vente. Un projet en Revente totale reçoit un tableau plus étroit, construit autour de Revente PV. La liste complète figure en Projection financière : colonnes.

Le bandeau d'indicateurs

Une seule ligne, sous l'aperçu, énonce les chiffres financiers phares du calcul, par exemple Retour sur investissement : 8,6 ans · TRI : 8 % (avant impôt) · LCOE : 0,048 €/kWh (P90). Chaque partie n'apparaît que lorsqu'elle a une valeur :

• Retour sur investissement : la durée de retour au dixième d'année (le moment où le flux de trésorerie cumulé franchit zéro, lu entre les deux fins d'année), dans la langue de l'interface (8,6 ans, en anglais 8.6 years). Un projet dont l'investissement n'est pas remboursé à la fin de son horizon affiche >25 ans pour un horizon de 25 ans. La partie est omise lorsque le calcul ne donne aucun retour ou un retour nul (le flux de trésorerie cumulé est déjà à zéro l'année de l'installation). Cela n'arrive que lorsqu'aucune part de l'investissement ne provient de vos fonds propres : un projet sans investissement, ou financé avec une Part d'emprunt de 100 %.

• TRI : le taux de rentabilité interne des fonds propres, sur vos propres fonds après les remboursements d'emprunt, au pourcentage entier le plus proche. C'est aussi le TRI phare du rapport PDF et du classeur. Lorsqu'un emprunt le fait différer du TRI du projet, calculé sur le coût total de l'installation, il est marqué (fonds propres). Il est marqué (avant impôt) lorsque l'impôt sur les sociétés est activé avec un taux non nul (les deux TRI sont des rendements avant impôt). Quand le calcul compte un impôt (un taux d'imposition, ou des crédits d'impôt seuls), le même TRI après impôt le suit, par exemple TRI : 8 % (avant impôt), 6 % après impôt.

• LCOE : le coût actualisé de l'énergie, à trois décimales par kWh dans votre devise.

• Une étiquette (P75) / (P90) / (P99) lorsque le calcul a été dimensionné à un percentile de dépassement conservateur.

Impôts, aides et règlement de l'appel d'offres

Ce que le modèle financier ajoute au tableau, le rapport l'imprime avec lui, chaque bloc derrière sa propre case de la liste des graphiques et seulement lorsque le calcul en a un, si bien qu'un projet simple n'en montre aucun (Rapports & export) :

• Impôts et aides : une colonne à côté des principaux indicateurs de la page de l'histogramme, avec le TRI projet et le TRI fonds propres après impôt, l'impôt sur les sociétés sur la projection, l'IFER sur la projection, la TVA payée sur l'installation lorsqu'elle n'est pas récupérable, les subventions et aides reçues et les crédits d'impôt.

• Aides françaises (EDF OA) : une page sur le contrat EDF OA que le calcul a retenu d'après la grille CRE (Aides). Elle dit s'il a été compté ou pourquoi il ne l'a pas été, et donne l'identifiant et les dates de la grille, la date de demande de raccordement, le tarif et la durée du contrat, la prime à l'autoconsommation et son versement, le plafond annuel et la révision du tarif, avec un lien vers la source publiée par la CRE. C'est la ligne qu'une étude cite pour dire de quel trimestre viennent ses tarifs.

• IFER : les tarifs retenus par le calcul et le montant de la première année, ou la raison pour laquelle aucune IFER n'a été comptée. Ce texte suit celui d'EDF OA, ou ouvre la première page de tableau lorsqu'il est le seul.

• Calcul de l'impôt, année par année : une page avec le tableau du résultat imposable, des déficits imputés et reportés, de l'impôt avant crédits, des crédits imputés et de l'impôt, année par année.

• Règlement de l'appel d'offres CRE, année par année : pour une candidature à un appel d'offres, une page avec le tableau (le prix de référence appliqué chaque année, le revenu de référence, les ventes sur le marché avec un M0 mensuel, le complément, la prime de gestion et ce que perçoit la centrale), sous une ligne qui nomme les options de règlement retenues.

Le classeur Excel porte les mêmes blocs, dans les mêmes termes, sur une feuille à part (Exporter le tableau financier et la nomenclature).

La légende de calcul

Le classeur Excel porte une légende de calcul sous les lignes de synthèse du tableau : une ligne par colonne, avec l'en-tête de colonne et la formule qui la produit, pour qu'un lecteur puisse auditer les chiffres. La page de tableau du PDF n'en porte aucune.

Exporter le tableau

Exporter les tableaux (XLSX) se trouve dans le menu voisin de Télécharger le PDF au-dessus du rapport, sous De cette simulation. Comme le bandeau, il porte sur le calcul choisi en haut de la page, celui que le rapport prévisualise aussi (Choisir le calcul que décrit le rapport). Il demande au moteur le classeur du calcul et le télécharge sous <job-id>-tables.xlsx. Le bouton affiche Préparation du classeur… pendant le traitement. Si le moteur n'a pas cette route, la page indique L'export XLSX n'est pas disponible sur ce moteur. Pour un calcul cloud, c'est le classeur produit avec le calcul : ses lignes de synthèse (mots, unités et chiffres) sont dans la langue qu'utilisait la page au lancement du calcul.

Pages de synthèse et images

Six lignes de la liste ne sont pas des graphiques du moteur, et pourtant le rapport imprime chacune d'elles sur une page à part :

• Synthèse production / consommation : le schéma des flux d'énergie (PV, maison, réseau et, quand le projet en a, batterie et véhicule), avec leurs énergies annuelles, les économies qu'apporte chaque flux et les taux d'autoconsommation et de couverture. Imprimée dès que le calcul a fait circuler de l'énergie, sauf en mode Revente totale, qui n'a pas de côté consommation à décrire.

• Bancabilité — DSCR / LLCR + sensibilité : les quatre ratios de couverture (DSCR année 1, DSCR min, DSCR moyen, LLCR) sous le percentile de productible sur lequel ils ont été dimensionnés, et le tableau de sensibilité un à un, le cas de base en premier. Imprimée pour un projet financé uniquement.

• Nomenclature : la liste d'achat du projet, tirée de son câblage et de ses composants. Elle donne les composants du système avec leur quantité, leur unité, leur coût unitaire et leur total de ligne, puis les conducteurs par section, métal et isolant avec leur nombre de tronçons et leur longueur totale, et enfin le total matériel. Elle s'ouvre sur le code électrique sous lequel les conducteurs ont été dimensionnés et se termine par la mention que ses valeurs sont indicatives, d'avant-projet. Une longue nomenclature se poursuit sur autant de pages qu'il le faut. Imprimée dès que le projet a quelque chose à chiffrer, projets de pompage hors réseau et de réseau CC compris ; comme le reste du rapport, elle décrit le projet sur lequel le calcul a été effectué, alors que Nomenclature (CSV) et Nomenclature (XLSX), dans le menu voisin de Télécharger le PDF, suivent le projet ouvert (Exporter le tableau financier et la nomenclature).

• Lumière au sol sur l'entre-rang : le transect agrivoltaïque, imprimé lorsqu'un champ agrivoltaïque a été calculé.

• Panorama d'horizon (point de vue du relevé 3D) et Rendu d'ombrage proche (point de vue du soleil) : les deux images de point de vue, avec l'horizon mesuré tracé sur le panorama, et la position du soleil et la fraction ombragée sous le rendu. Elles sont prises dans la vue 3D, qui les enregistre dans le projet (La vue Terre 3D du site) ; le rapport les imprime à partir du projet sur lequel le calcul a été effectué, si bien qu'une image prise après le calcul n'atteint le rapport qu'au calcul suivant.

Les quatre premières gardent leur case « inclure au PDF », comme n'importe quel graphique ; les deux images n'en ont pas et s'impriment dès que le projet les contient. Cliquer sur l'une des six lignes amène sa page dans l'aperçu. Une ligne pour laquelle le rapport n'a pas de page (une page qui n'a rien à montrer pour ce calcul) laisse le rapport où il est et l'indique sur l'aperçu : « … » n'a pas de page dans ce rapport.

Les ratios de couverture de la dette figurent aussi dans les lignes de synthèse du classeur Excel (La projection financière pluriannuelle).

Sortir un graphique

Il n'y a pas de téléchargement par graphique : le rapport est la voie de sortie d'un document fini. Décochez ce que vous ne voulez pas, exportez le PDF (Rapports & export) et extrayez-en un graphique avec votre lecteur PDF, ou zoomez l'aperçu sur sa page et faites une capture d'écran. La projection financière sort aussi sous forme de chiffres, par son bouton Exporter les tableaux (XLSX) (La projection financière pluriannuelle).

Comment les résultats arrivent dans le rapport

Les cases à cocher de la liste des graphiques sont la table des matières du rapport. L'espace de travail rend le PDF du calcul qu'il prévisualise, avec exactement les graphiques que vous avez laissés cochés, dans le thème choisi ; Rapports & export couvre l'aperçu, l'éditeur de thème, l'impression, le dossier productible, la déclaration préalable et le dossier Consuel. Décochez un graphique ici et il disparaît du fichier exporté : l'exclusion est portée par le projet. Le rapport d'un calcul cloud a été rendu au moment du calcul : une modification faite ici n'atteint son PDF qu'à partir du calcul suivant.

Référence des champs

Sélecteur de calcul

Liste de graphiques

Bascules de séries Analyse

La consommation et la production sont toujours tracées et n'ont pas de bascule. Les trois bascules sont enregistrées dans le projet et prennent effet à partir du prochain calcul.

Projection financière : export

Projection financière : colonnes

Les colonnes que le projet n'utilise pas sont omises plutôt qu'affichées vides.

Légendes des échelles de couleurs des cartes de chaleur
