Le catalogue de composants

Où il se trouve et comment il est agencé

Ouvrez Catalogue depuis le pied du rail de navigation de gauche (son glyphe est une fiche technique, juste au-dessus de l'avatar de compte), ou allez directement à /catalogue. C'est l'une des rares entrées du rail qui ne sont pas grisées avant l'ouverture d'un projet : la bibliothèque de composants n'appartient pas au projet, vous pouvez donc la tenir à jour à tout moment. Mettez la route en signet, ou collez-la à un collègue, et elle s'ouvre sur la catégorie des modules.

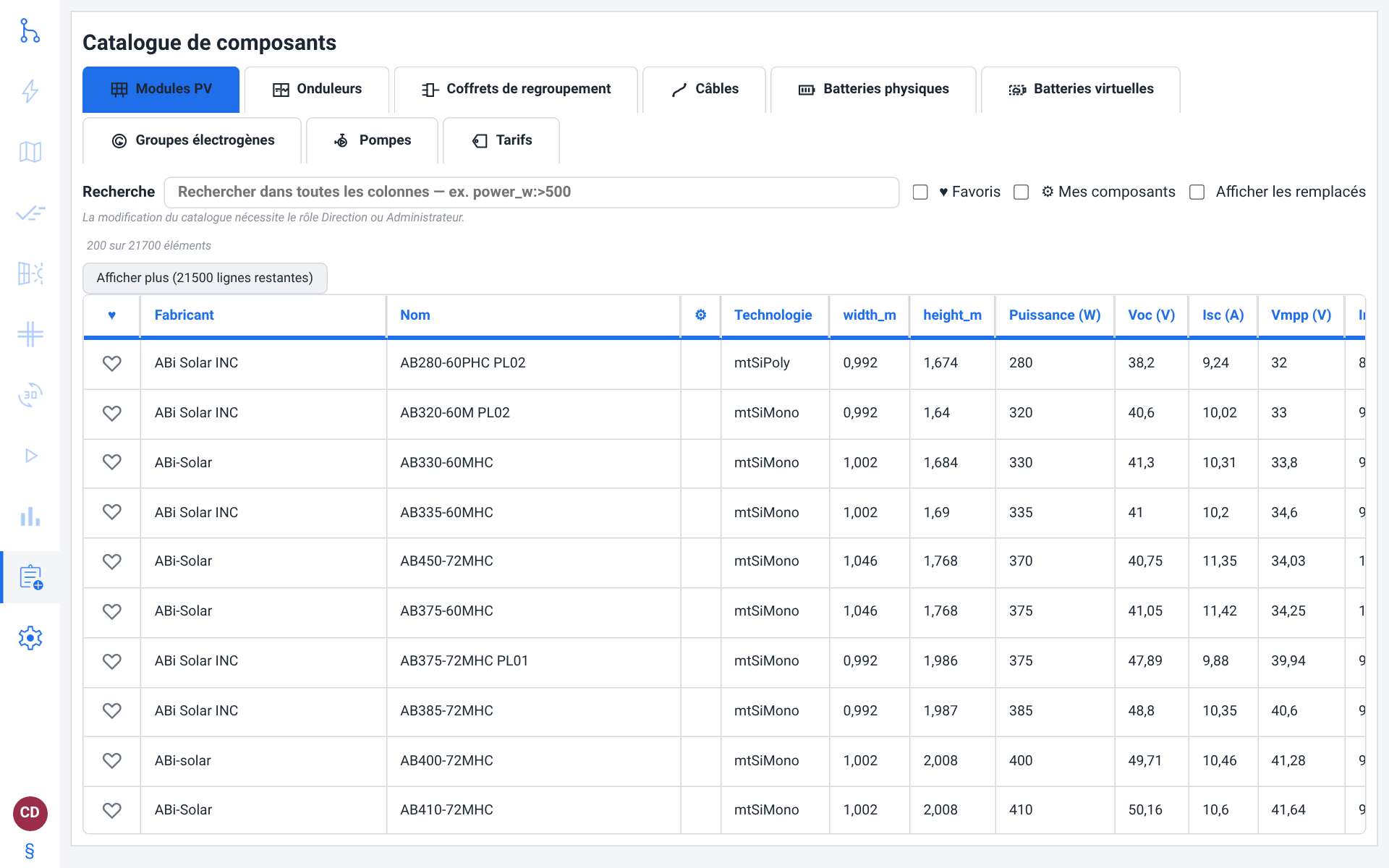

La page est une carte unique, faite de ces bandes, de haut en bas :

1. une barre d'onglets de catégories de dix boutons, chacun avec sa propre icône ;

2. une ligne de recherche : le champ Recherche plus les cases Favoris, Mes composants et Afficher les remplacés ;

3. une ligne de puces montrant comment votre recherche a été analysée (seulement tant que le champ contient du texte) ;

4. une ligne d'actions : Importer un fichier…, Remplacer un fichier existant du même nom, Ajouter un composant…, un bouton Supprimer (n) quand des lignes sont sélectionnées, et le rappel des extensions acceptées. Si vous n'avez pas le droit de modifier le catalogue, cette ligne porte à la place une courte note qui le dit ;

5. une ligne de comptage des résultats ;

6. le tableau de données, avec un jeu de colonnes adapté à la catégorie ouverte.

Le tableau défile à l'intérieur de la carte au lieu d'allonger la page : les en-têtes de colonnes et la ligne de recherche restent donc accessibles quelle que soit la longueur de la liste. Changer de catégorie recharge la liste de cette catégorie mais conserve son propre tri et sa propre sélection de lignes ; en y revenant, vous retrouvez la catégorie telle que vous l'aviez laissée.

Les onglets de catégorie

Dix catégories s'affichent en haut, dans cet ordre :

Les deux onglets de batteries sont deux vues d'une même liste : le moteur répond aux deux depuis la même bibliothèque de batteries et chaque onglet ne garde que son propre type ; passer de Batteries physiques à Batteries virtuelles est donc instantané et ne recharge rien.

Navigation et filtrage

Recherche

Le champ Recherche (texte indicatif Rechercher dans toutes les colonnes — ex. power_w:>500) filtre la catégorie ouverte, et les résultats se resserrent à la frappe ; l'application attend une courte pause avant d'interroger le moteur, si bien qu'une requête longue n'est pas relancée à chaque touche. La correspondance se fait sur le moteur, sur toute la catégorie, et non sur les lignes actuellement à l'écran : une recherche atteint donc des composants que la page n'a pas encore chargés.

Un mot seul correspond à n'importe quelle colonne. Pour restreindre à une seule colonne, tapez sa clé, deux-points et une valeur :

• trina : toute colonne contenant « trina » ;

• technology:topcon : la colonne technologie uniquement ;

• power_w:450 : sur une colonne numérique, un nombre seul désigne exactement cette valeur ;

• power_w:>500 : comparaison numérique ; >, >=, < et <= fonctionnent tous ;

• power_w:500..600 : un intervalle numérique ;

• name:"Vertex S+" : mettez entre guillemets une valeur qui contient des espaces.

Les termes se cumulent avec ET, si bien que trina power_w:>500 bifaciality:>0 applique les trois conditions à la fois.

Deux repères rendent la grammaire visible :

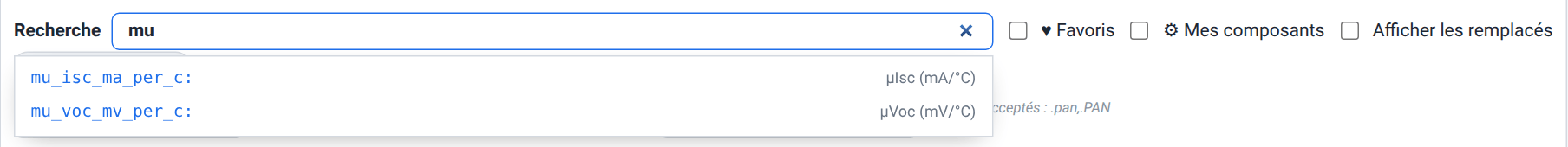

• Autocomplétion de colonne. Pendant que vous tapez un mot seul, une courte liste des clés de colonnes correspondantes se déroule sous le champ (jusqu'à huit), chacune avec son nom lisible. Cliquez-en une et elle est insérée sous la forme clé:, le curseur placé après les deux-points, prêt pour la valeur. La liste correspond sur la clé et sur le nom lisible : c'est ainsi que vous trouvez une colonne comme mu_voc_mv_per_c sans la connaître par cœur. Échap referme la liste.

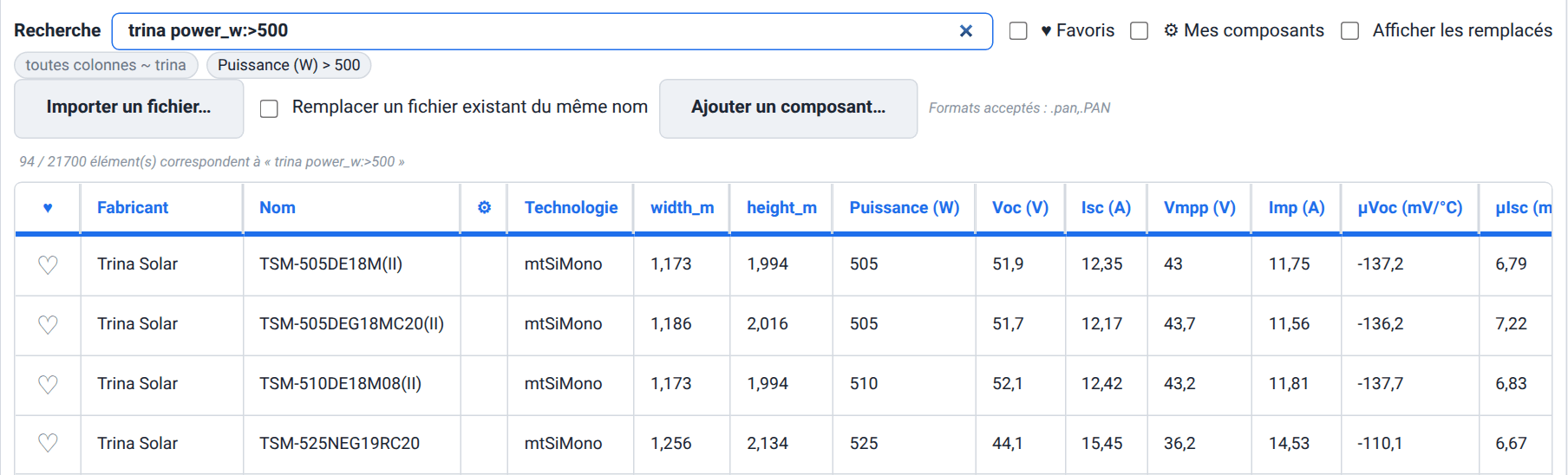

• Puces de termes. Sous le champ, chaque terme que vous avez tapé se rend sous forme de puce, comme Puissance (W) > 500 ou toutes colonnes ~ trina, pour que vous voyiez ce que le champ a réellement analysé.

Les trois cases de filtre

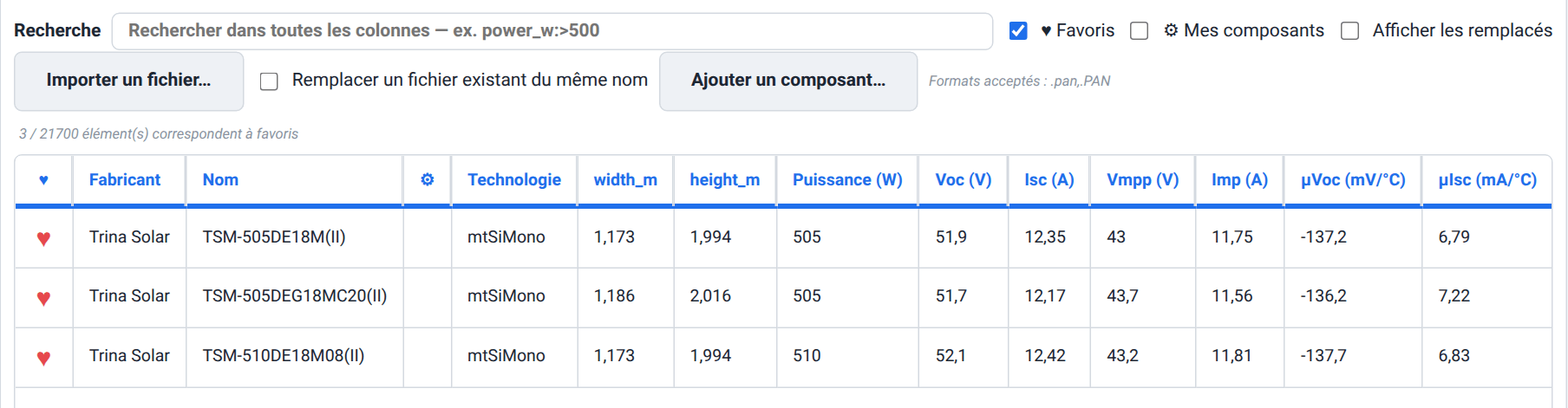

• Favoris (un cœur précède le libellé) : masque tout sauf les composants auxquels vous avez mis un cœur dans la catégorie courante.

• Mes composants (un engrenage précède le libellé) : masque les composants livrés avec l'application et ne garde que les vôtres, à savoir ce que vous avez importé, ce que vous avez saisi à la main, et les entrées dérivées (marquées d'un engrenage) créées lors de la modification d'une spécification.

• Afficher les remplacés : liste aussi les composants qu'une révision ultérieure a remplacés. Désactivé par défaut. Un composant remplacé reste utilisable dans tous les projets qui le référencent déjà ; seule la liste de parcours le masque.

Les trois se combinent librement entre elles et avec Recherche.

Nombre de résultats

La ligne de comptage sous la ligne d'actions reflète ce que les filtres laissent visible. Sans filtre, elle indique 1234 éléments, ou 200 sur 1234 éléments quand la page ne contient que la première tranche d'une grande catégorie. Avec un filtre actif, elle indique 42 / 1234 élément(s) correspondent suivi de chaque restriction que vous avez appliquée, jointes par + : votre texte de recherche entre guillemets, le mot favoris, les mots mes composants.

Tri et colonnes

Cliquez sur un en-tête de colonne pour trier (toutes les colonnes sauf celles de l'engrenage et des Options) ; cliquez à nouveau pour inverser. Un petit triangle vers le haut ou vers le bas à côté du nom de l'en-tête marque la clé active et son sens. Le tri est mémorisé par catégorie.

Le moteur trie sur toute la catégorie, pas seulement sur les lignes déjà chargées : « puissance la plus élevée d'abord » sur une bibliothèque de 20 000 modules place donc réellement le meilleur module de la catégorie en tête. Le survol d'un en-tête le dit : Trié sur toute la catégorie — les 200 lignes affichées sont les premières des 1234 correspondances. Face à un moteur plus ancien, incapable d'annoncer un total, le tri ne couvre que les lignes chargées jusque-là et une ligne d'avertissement sous le comptage le dit exactement, plutôt que de vous laisser croire le contraire.

La colonne cœur ouvre le tableau ; trier dessus regroupe vos favoris. Viennent ensuite Fabricant et Nom, une étroite colonne engrenage qui marque un composant dérivé, les colonnes de spécification de la catégorie, et enfin une colonne Options qui porte les actions de ligne. Les colonnes diffèrent selon la catégorie (voir Colonnes du tableau par catégorie dans la référence des champs). Une colonne pour laquelle le moteur n'a pas de nom lisible affiche sa clé brute (la largeur et la hauteur des modules sont les deux que vous rencontrerez) ; cette clé est exactement ce que vous tapez dans le champ de recherche.

Faire défiler une longue catégorie

Une liste arrive par tranches de 200 lignes. Le bouton Afficher plus (n lignes restantes), sous la ligne de comptage, ajoute les 200 suivantes au bas du tableau et indique combien il en reste ; l'application peut aussi charger une tranche d'elle-même à l'ouverture de la page, si bien que le compte peut démarrer à 400 plutôt qu'à 200. Changer la catégorie, la recherche, le tri ou Afficher les remplacés repart du début. Avec Favoris coché, il n'y a rien à paginer : tous les composants mis en favori dans la catégorie arrivent d'un coup.

Sélection des lignes

Cliquez sur une ligne pour la sélectionner. Maj+clic étend une plage depuis le dernier point d'ancrage ; Ctrl+clic (Cmd+clic sur un Mac) bascule des lignes individuelles. La sélection multiple sert à la suppression par lot. La sélection est conservée par catégorie : changer d'onglet puis revenir ne la perd pas.

Les lignes de modules, d'onduleurs et de batteries peuvent être glissées hors du tableau jusqu'à l'entrée Lots du rail : la survoler avec un composant en main ouvre la vue Lots, et y déposer la ligne ajoute le composant à sa page Composants, coché (Simulation par lots & balayages de scénarios). C'est ainsi que vous construisez un balayage de composants à partir de ceux que vous consultez. L'entrée Lots n'accepte le glisser-déposer que lorsqu'un projet est ouvert. Glisser une ligne qui fait partie de la sélection courante emporte toute la sélection ; glisser une ligne non sélectionnée n'emporte qu'elle. Les lignes des cinq autres catégories ne se glissent pas.

Marquer les favoris (le cœur du travail de sélection)

La colonne cœur (tout à gauche) est le moyen de promouvoir un composant pour que le reste de l'application vous le propose : cliquez sur le cœur d'un composant pour le marquer, et à nouveau pour le démarquer.

Concrètement, vos cœurs alimentent :

• la liste déroulante de modules de chaque carte de zone dans Carte, ainsi que le module avec lequel naît une zone fraîchement dessinée, qui est le premier favori de la liste, et sa liste déroulante Structure de montage (L'onglet Carte & conception du site) ;

• les entrées « ajouter un onduleur / ajouter un coffret de regroupement » du clic droit de Schéma, la liste Choisir parmi les favoris de chaque ligne d'onduleur et de coffret, et son sélecteur Câble favori (Conception électrique & schéma unifilaire) ;

• les sélecteurs de batterie pour le stockage physique et virtuel (Stockage, VE & systèmes spécialisés) ;

• la liste déroulante Tarif du catalogue de la carte des tarifs de consommation du projet, sous sa source Depuis le catalogue, qui copie les prix d'un tarif favori dans le projet, et, pour un tarif de réseau seul comme une composante TURPE, la ligne Depuis le catalogue de sa carte de tarification réseau (L'onglet Projet) ;

• l'onglet Lots et sa page Composants, dont le filtre ♥ Favoris uniquement restreint la liste aux composants mis en favori, prêts à être cochés pour une comparaison face à face (Simulation par lots & balayages de scénarios). Sur la page Dimensionnement auto de cet onglet, les axes Balayer les modules et Balayer les batteries mettent eux aussi vos modules et batteries favoris en concurrence avec les composants actuels du projet : les modules, et les onduleurs choisis pour eux, seulement une fois que vous leur avez donné un prix (Prix des composants).

Les sélecteurs de groupe électrogène et de pompe du projet font exception : ils listent les groupes électrogènes et les pompes du catalogue, qu'ils soient en favori ou non. Les cœurs arrivent aussi dans l'autre sens : appliquer un scénario de Lots qui remplace un composant ajoute ce composant à vos favoris (Simulation par lots & balayages de scénarios).

Chacune de ces listes déroulantes, ainsi que les sélecteurs de groupe électrogène et de pompe, se termine par la même entrée, Ajouter depuis le catalogue…, tout comme la liste Composants de l'onglet Lots. C'est le chemin du retour ici : elle ouvre cette vue sur la catégorie du sélecteur et laisse celui-ci tel qu'il était, si bien qu'un composant que vous mettez alors en favori rejoint la liste d'où vous venez. L'adresse ouverte nomme la catégorie, comme dans /catalogue?tab=batteries-physical ; les valeurs sont panels, inverters, boxes, wires, racking, batteries-physical, batteries-virtual, generators, pumps et tariffs, et un tel lien ouvre le même onglet lorsqu'il est enregistré en marque-page ou partagé.

Les favoris sont stockés par catégorie et persistent d'une session à l'autre : ils vivent dans vos réglages, à côté de vos autres préférences. Activez la synchronisation des réglages dans Préférences, tarifs & thèmes et ils suivent votre compte vers un autre navigateur ou une autre machine ; laissez-la désactivée et ils restent dans ce navigateur. Un cœur posé sur un composant que le moteur auquel vous parlez ne sait pas résoudre n'apparaît simplement pas dans les sélecteurs côté projet : le cœur est mémorisé, c'est le composant qui n'est pas là.

Ajout, modification et suppression

Qui peut modifier le catalogue

Ajouter, importer, modifier et supprimer sont réservés aux rôles Direction et Admin. Quand vous n'en détenez aucun, toute la ligne d'actions est remplacée par une note qui en donne la raison :

• connecté sans le rôle : La modification du catalogue nécessite le rôle Direction ou Administrateur.

• déconnecté, là où le rôle ne peut pas être connu du tout : Connectez-vous pour modifier le catalogue. L'ajout, l'import ou la suppression de composants nécessite le rôle Direction ou Administrateur.

Votre rôle s'affiche sur votre page de compte (/account) sous la forme Profil : Utilisateur, Profil : Direction ou Profil : Admin. Le compte qui ouvre une société (en s'inscrivant pour une société que pvSpline ne connaît pas encore, en achetant une offre, ou en tant que premier compte que pvSpline ouvre pour elle) démarre avec le rôle Direction : il peut donc modifier le catalogue dès sa première connexion. Un collègue qui rejoint la société plus tard démarre avec le rôle Utilisateur : il peut parcourir le catalogue et mettre des favoris, mais pas le modifier, jusqu'à ce qu'une personne qui gère votre société lui attribue le rôle Direction (Profils, et ce qu'un responsable peut modifier) ; personne ne peut changer son propre rôle.

Le rôle est revérifié au chargement de la page, au changement de catégorie, et chaque fois que vous revenez sur l'onglet du navigateur. Le masquage des boutons n'est que l'affordance ; le moteur refuse de toute façon une modification venant d'un appelant non autorisé.

Ajouter

Ajouter un composant… ouvre l'éditeur de composant sur place, au-dessus du tableau, sur le formulaire de la catégorie où vous vous trouvez : panneau, onduleur, batterie physique ou virtuelle, coffret de regroupement, câble, kit de montage, groupe électrogène, pompe ou tarif. Chacune des dix catégories dispose d'un formulaire de saisie manuelle complet ; voir L'éditeur de composant.

Avant d'enregistrer un nouveau composant, l'application vérifie si son nom figure déjà dans la catégorie. Si c'est le cas, elle vous interroge (rien n'a été écrit à ce stade) :

• Remplacer l'existant : enregistre comme entrée à part entière et marque l'ancienne comme remplacée. L'ancienne entrée conserve son identité : les projets qui l'utilisent déjà continuent de fonctionner ; elle cesse seulement d'apparaître dans la liste de parcours.

• Conserver les deux : deux entrées côte à côte, aucune succession enregistrée.

• Annuler : retour au formulaire.

Modifier

Modifier apparaît sur chaque ligne qui vous appartient et rouvre l'éditeur pré-rempli avec les valeurs de ce composant. Il n'est proposé que pour une ligne à la fois, et seulement pour les composants qui sont les vôtres : un composant livré avec l'application n'a pas de formulaire modifiable derrière lui.

La modification est une fusion : seuls les champs que vous remplissez effectivement sont écrits, et un champ laissé vide conserve la valeur enregistrée du composant. Une indication au-dessus du formulaire le précise. Le formulaire se remplit en deux passes (d'abord depuis la ligne à l'écran, puis depuis la spécification complète enregistrée du composant), de sorte qu'un instant après l'ouverture de l'éditeur, les champs les plus profonds se remplissent à leur tour. Ce que vous avez tapé pendant ce temps n'est pas touché.

Si la spécification complète ne peut pas être chargée, une note d'avertissement sous cette indication le signale : La spécification complète de ce composant n’a pas pu être chargée : seules les valeurs affichées dans la liste sont renseignées. Les champs vides conservent malgré tout leur valeur actuelle à l’enregistrement. Un champ vide signifie alors « non chargé » plutôt que « sans valeur ». Vous pouvez tout de même enregistrer (un champ vide, et une case à cocher que vous n'avez pas touchée, conservent ce que le composant a enregistré) ou cliquer sur Annuler et rouvrir l'éditeur pour relancer le chargement.

Si la spécification que vous saisissez reproduit une spécification déjà présente au catalogue, l'enregistrement est refusé : deux composants ayant la même spécification sont le même composant, et enregistrer n'ajouterait qu'une copie. L'éditeur propose alors Utiliser le composant existant, qui se résout sur l'entrée en place et lui applique le nom que vous avez saisi. Le renommer ne peut pas déplacer son identité, car les noms d'affichage ne font pas partie de la spécification.

Supprimer

Deux voies, toutes deux soumises au rôle et toutes deux confirmées :

• Une ligne. Le bouton Supprimer de la ligne ouvre une boîte de confirmation qui demande Supprimer l'entrée « X » du catalogue ? Cette action est définitive.

• Une sélection. Sélectionnez plusieurs lignes, puis utilisez Supprimer (n) dans la ligne d'actions ou la touche Suppr tant que le tableau a le focus. Une seule confirmation couvre le lot : elle nomme les huit premières entrées et compte le reste.

Dans les deux cas, rien n'est supprimé tant que vous n'avez pas cliqué sur Confirmer la suppression dans la boîte ; Annuler, Échap ou un clic hors de la boîte laisse le catalogue tel quel. La boîte s'ouvre avec le focus sur Annuler, si bien qu'un appui malencontreux sur Entrée ne supprime rien.

Les composants livrés avec l'application n'affichent aucun bouton Supprimer, et sont retirés d'une sélection avant la confirmation : le nombre que vous lisez est donc le nombre qui sera effectivement supprimé. Une sélection sans rien de supprimable ne propose aucune suppression : le bouton de la ligne d'actions est absent et la touche Suppr est sans effet.

Vos propres composants d'une machine à l'autre

Les composants que vous créez ou importez sont enregistrés dans les composants partagés de votre société : ils vous suivent donc vers une autre machine et vers un autre navigateur.

Face au service cloud, ce stockage partagé est l'endroit où vivent vos composants, tout simplement : le moteur partagé porte les composants livrés avec l'application et rien d'autre.

Importer des fiches techniques PVsyst

pvSpline lit directement les fichiers de composants natifs de PVsyst : une fiche technique de fabricant que vous possédez déjà pour PVsyst s'importe telle quelle. Comme toute modification du catalogue, un import exige le rôle Direction ou Admin.

Importer un fichier… ouvre le sélecteur de fichiers de votre navigateur, filtré sur les extensions qu'accepte la catégorie ouverte (le rappel à côté du bouton les énumère). Une barre de progression affiche Lecture…, Envoi… puis Traitement… au fil du transfert ; un petit fichier a traversé les trois étapes avant que la barre ait eu quelque chose à montrer.

Plafonds de taille

L'application vérifie la taille du fichier avant d'en lire le moindre octet : un fichier surdimensionné est donc refusé immédiatement et nommément, plutôt qu'après un envoi complet. Le plafond est d'environ 25 Mo par fichier.

Le refus nomme le fichier, sa taille et la limite qui s'est appliquée. Aucune fiche technique de composant n'approche de près ou de loin ce chiffre ; le contrôle existe pour que choisir le mauvais fichier donne une réponse claire au lieu d'un envoi qui s'enlise.

Importer via le service cloud

Sur le service cloud, un import est enregistré dans les composants partagés de votre société plutôt que dans le catalogue propre au moteur partagé : vos composants restent donc les vôtres. Deux différences en découlent. Il n'y a pas d'étape de vérification : le résultat est décidé par le seul contenu, et réimporter quelque chose que vous détenez déjà est refusé d'emblée. Et si un fichier s'analyse en quelque chose que les composants partagés de votre société ne peuvent pas contenir, l'application le dit et rien n'est enregistré.

Pourquoi un composant renommé reste le même composant

Chaque composant du catalogue est identifié par sa spécification, et non par un nom ou un numéro de série. Cette identité, l'empreinte, n'est pas affichée dans le tableau : Copier l'empreinte, dans la colonne Options de la ligne, la place dans votre presse-papiers. Trois conséquences méritent d'être intégrées, car l'essentiel du comportement décrit dans ce chapitre en découle :

• Renommer un composant ne change jamais ce qu'il est. Le nom d'affichage est stocké à côté de la spécification, pas dedans. Renommez un module en quelque chose que votre équipe reconnaît et chaque projet qui l'utilise continue de se résoudre sur le même module.

• Deux composants portant le même nom peuvent être deux composants différents, et deux composants aux noms différents peuvent être le même composant. Fiez-vous à l'empreinte, pas à l'étiquette. C'est ce que vous disent les invites de doublon et de révision lorsqu'elles apparaissent.

• Saisir deux fois la même spécification donne un seul composant. Saisissez une fiche technique à la main sur votre portable pendant qu'un collègue saisit la même sur le sien, et vous vous retrouvez tous les deux à désigner le même composant, sans aucune coordination ni identifiant partagé.

C'est aussi pourquoi une fiche technique corrigée devient une nouvelle entrée au lieu d'écraser l'ancienne, et pourquoi « remplacer » un composant se contente de marquer l'ancien comme retiré : une simulation lancée l'an dernier doit continuer de se résoudre sur le composant avec lequel elle a réellement tourné.

Le sélecteur de composants

Dans l'éditeur de composant, Choisir dans le catalogue… ouvre un sélecteur : un explorateur compact à sélection unique sur la catégorie que vous êtes en train de créer, intitulé Choisir un composant comme point de départ. Il a un champ Recherche (côté serveur, qui se resserre à la frappe) et une case Favoris comme ceux du tableau principal, plus une ligne de comptage. Sa recherche est plus simple : ce que vous tapez est comparé d'un bloc, comme un seul texte, à toutes les colonnes ; la grammaire clé:valeur et les pastilles de termes n'existent que dans le tableau principal. Si la catégorie a déjà des favoris, le sélecteur s'ouvre avec le filtre favoris actif ; ce filtre ne restreint que les lignes que le sélecteur a chargées : dans une grande catégorie, tapez une partie du nom d'un composant favori pour le faire apparaître. Le sélecteur liste les composants livrés avec l'application ; vos propres composants n'y sont pas proposés.

Sélectionnez une ligne et cliquez sur Choisir, ou double-cliquez sur la ligne, et tout le formulaire, nom compris, est pré-rempli à partir de ce composant. Annuler ferme le sélecteur sans rien changer.

Le sélecteur livre une page de la catégorie à la fois. Quand la page revient pleine, la ligne de comptage le dit : affinez la recherche plutôt que de faire défiler, car la recherche s'exécute sur toute la catégorie, sur le moteur.

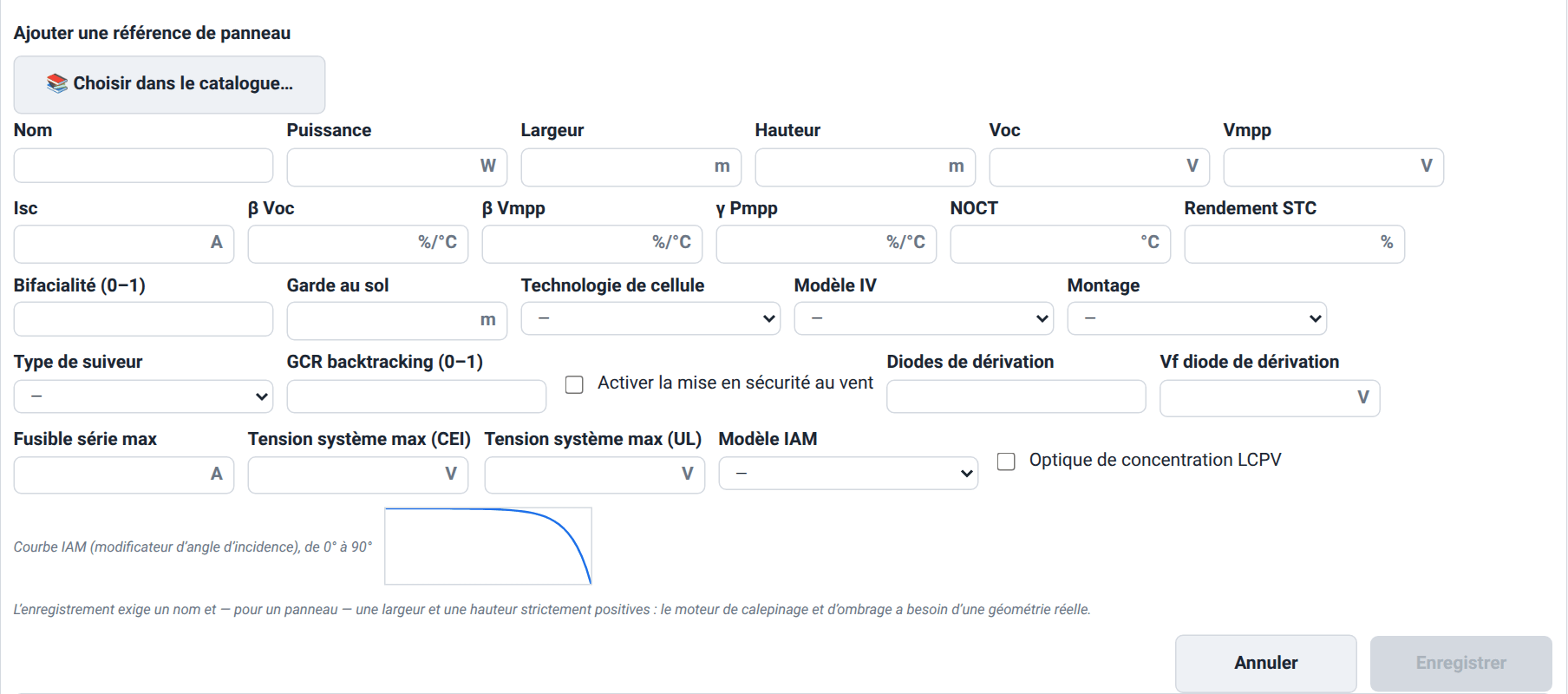

L'éditeur de composant

L'éditeur s'ouvre sur place, au-dessus du tableau, intitulé selon la catégorie où vous vous trouvez (Ajouter un module PV, Ajouter un onduleur, Ajouter une batterie physique, Ajouter une batterie virtuelle, Ajouter un coffret, Ajouter un câble, Ajouter un groupe électrogène, Ajouter une pompe, Ajouter un tarif), ou Modifier « X » lorsque vous modifiez. Vous ne pouvez pas changer la catégorie d'un composant en cours de modification : la catégorie, c'est l'onglet où vous êtes.

Sa disposition est une unique grille de champs à retour à la ligne, dans un ordre fixe, précédée de Choisir dans le catalogue… et du champ Nom, commun à toutes les catégories. Les champs numériques portent leur unité à l'intérieur de la case. Toutes les listes déroulantes proposent une entrée — en tête, qui signifie « laisser non défini » sur un nouveau composant et « conserver la valeur actuelle » lors d'une modification.

Enregistrer reste désactivé tant que l'entrée n'est pas valide. Un nom est toujours requis pour un nouveau composant, et un module exige en plus une Largeur et une Hauteur strictement positives : le moteur de calepinage et d'ombrage a besoin d'une géométrie réelle. Une ligne sous le formulaire énonce la règle chaque fois que le bouton est désactivé.

Des blocs qui apparaissent quand vous en avez besoin

Plusieurs groupes de champs restent cachés tant que quelque chose ne les déverrouille pas, si bien que le formulaire ne montre jamais que ce qui s'applique :

Les champs cachés ne sont pas écrits. Un champ que vous ne voyez pas ne peut pas modifier le composant à votre insu.

L'aperçu de la courbe IAM

Sous un formulaire de module, un petit graphique en lecture seule trace la Courbe IAM (modificateur d'angle d'incidence), de 0° à 90° pour le modèle et les paramètres actuellement sélectionnés : la courbe analytique de Martin-Ruiz, ou la courbe ASHRAE pour le b₀ que vous avez saisi. Il se redessine à la frappe : vous voyez donc ce que votre coefficient fait réellement à la composante directe sous incidence rasante.

Sélectionnez Profil .PAN et le graphique est remplacé par une note : ce profil est la réponse angulaire tabulée que déclare une fiche technique importée, il n'y a donc pas de formule à prévisualiser ; elle arrive avec le fichier ou pas du tout.

Ce que couvre le formulaire de chaque catégorie

• Module PV (50 champs) : puissance nominale et dimensions physiques, caractéristiques électriques STC et leurs coefficients de température, technologie de cellule, bifacialité et garde au sol, modèle de courbe IV, montage et suivi (backtracking et mise en sécurité au vent compris), diodes de dérivation et fusible série maximal, tension système maximale (CEI et UL), modèle IAM, et les deux blocs optionnels de concentration.

• Onduleur (20 champs) : puissances CA et CC, nombre et fenêtre MPPT, limites de courant CC et de chaînes, tension CA et phases, les deux rendements pondérés, consommations de veille et nocturne, l'indicateur micro-onduleur, et le bloc bus batterie hybride.

• Batterie physique (9 champs) : capacité, puissances de charge et de décharge, rendement aller-retour, plancher d'état de charge, durées de vie en cycles et calendaire, tension de bus et coût installé.

• Batterie virtuelle (7 champs) : plafond de mise en banque, frais de retrait, deux formes d'abonnement, période de facturation, ratio de conversion et expiration ou non des crédits.

• Coffret de regroupement (24 champs) : fabricant et type, entrées CC et protection par fusibles, sortie CA et disjoncteur, parafoudre et indice de protection, plage de température de fonctionnement, supervision et comptage, la résistance série qui pilote ses pertes Joule, et les dimensions de l'enveloppe.

• Câble (19 champs) : section et calibre, matériau du conducteur et isolant, enveloppe de tension et de température, résistance et réactance par km, trois courants admissibles selon le contexte de pose, et trois indicateurs de certification.

• Kit de montage (16 champs) : le fabricant et l'année, ce sur quoi le kit est posé, les rails (sens, nombre, longueur des barres, débord, profilé et embouts), la fixation au support et son entraxe, la plage de serrage et les clips de mise à la terre, et les deux données qu'indique le dossier d'autorisation : la hauteur des modules au-dessus du support et la finition.

• Groupe électrogène (10 champs) : puissances en kW et en kVA, facteur de puissance, les deux coefficients de la courbe de consommation, la fraction de charge minimale et le facteur CO₂.

• Pompe (8 champs) : technologie, indicateur d'immersion, puissance nominale, débit et hauteur manométrique maximaux, seuil de démarrage et rendement global (électrique → hydraulique).

• Tarif (16 champs en trois groupes) : identité et validité ; le côté achat (granularité plus le tarif unique ou les tarifs pleines/creuses) ; le côté revente et les charges réseau. Tous les champs de tarif sont affichés d'un coup et seuls ceux qu'utilise la granularité choisie sont conservés.

Chacun de ces champs est documenté individuellement dans Référence des champs.

Modifier l'onduleur d'un projet

Rattacher un onduleur à un projet, et régler les quelques propriétés qui appartiennent au projet plutôt qu'à la fiche technique, ne se fait pas ici. Le catalogue tient la bibliothèque ; les vues projet la consomment. Ces contrôles vivent sur le schéma unifilaire dans Schéma (Conception électrique & schéma unifilaire), sur chaque ligne d'onduleur : une liste Choisir parmi les favoris, un bouton Importer un fichier .OND… qui charge une fiche technique directement dans cette ligne (et, avec le rôle Direction ou Admin, classe aussi l'onduleur dans ce catalogue), un indicateur de secours en réseau faible (qui n'a de sens que sur un appareil hybride, puisqu'un onduleur raccordé réseau ne sait pas s'îloter), et le groupement maître/esclave avec son nombre d'unités ; Depuis les favoris…, à côté de la liste des onduleurs, ajoute une nouvelle ligne à partir de vos onduleurs favoris.

Récupérer la production mesurée en ligne

Récupérer la production mesurée depuis le cloud d'un fabricant d'onduleurs (Enphase, SolarEdge, APsystems, SolaX) pour la comparer à une simulation est une fonction de Production, pas du catalogue : ce qu'elle rapatrie est une série temporelle de production, pas une fiche technique de composant. Voir Lancer une simulation & l'onglet Production pour la liste des fournisseurs, les identifiants que chacun réclame et l'usage qui est fait de la série récupérée.

Prix des composants

Les prix unitaires sont une propriété du projet, pas du catalogue : ils se règlent donc là où ils servent, dans la section Prix des composants… de l'étude de dimensionnement automatique de la vue Lots (Simulation par lots & balayages de scénarios). Elle liste les modules et les onduleurs que le balayage peut considérer (vos favoris plus les composants actuels du projet), chacun avec un prix unitaire modifiable. Les prix sont enregistrés dans le projet et voyagent donc avec lui. Ils façonnent la grille de candidats que construit Dimensionnement auto, pourvu que son taux Installation soit renseigné : avec Balayer les modules coché, seuls les modules auxquels vous avez donné un prix sont en concurrence (et seulement une fois que chaque module déjà utilisé par le projet a lui aussi un prix), chaque candidat est chiffré avec le prix de son module en plus de ce taux, et, une fois Tmin site (cellules) et Tmax site (cellules) renseignés dans l'onglet Schéma, l'onduleur dimensionné pour chaque module est choisi parmi les onduleurs auxquels vous avez donné un prix. Une étude de dimensionnement classe ses candidats sur ces prix de la même façon (L'étude de dimensionnement).

Référence des champs

Contrôles de parcours

Éditeur de composant : commun

Module : puissance, géométrie et caractéristiques électriques STC

Module : optique, montage et suivi

Module : optique de concentration (HCPV)

Ces six champs n'apparaissent que quand Technologie de cellule vaut multi-jonction, et sont pré-remplis avec les valeurs usuelles d'un empilement triple-jonction à 500×, de sorte qu'un module à concentration n'est jamais enregistré sans aucune optique.

Module : optique à faible concentration (LCPV)

Tous les champs ci-dessous n'apparaissent que tant que Optique de concentration LCPV est cochée. Chacun porte son propre repli, indiqué dans son libellé : laissez-le vide et le moteur utilise la valeur calibrée pour le type de concentrateur que vous avez choisi.

Onduleur

Batterie physique

Batterie virtuelle

Une batterie virtuelle est un produit de fournisseur : sa « spécification » est donc commerciale. Notez que deux champs portent tous deux le libellé Abonnement ; ils se distinguent par l'unité inscrite dans la case.

Coffret de regroupement

Câble

Kit de montage

Le nombre de rails et l'entraxe des fixations sont ceux du fournisseur, tirés de son étude structurelle pour les charges de neige et de vent du site : le formulaire les enregistre, il ne les calcule pas.

Groupe électrogène

Pompe

Tarif

Tous les champs de tarif sont affichés d'un coup ; seuls ceux qu'utilise la Granularité choisie sont conservés à l'enregistrement. Les tarifs sont en centimes par kWh.

Colonnes du tableau par catégorie

Le tableau de chaque catégorie commence par la colonne cœur, Fabricant, Nom et le badge engrenage de composant dérivé, et se termine par la colonne Options et ses actions de ligne. Entre les deux se placent les colonnes de fiche technique propres à la catégorie :

• Modules PV : Technologie, largeur et hauteur en mètres (affichées sous leurs clés brutes), Puissance (W), Voc (V), Isc (A), Vmpp (V), Imp (A), µVoc (mV/°C), µIsc (mA/°C), γ Pmp (%/°C), NOCT (°C), TRéf (°C), Rshunt (Ω), Rsh0 (Ω), Rsh exp, Bifacialité, Cellules série, Cellules parallèle, Diodes bypass, Vf diode (V), Concentrateur, Concentration (C), η optique, Acceptance (°), Modèle IAM, IAM b0, et les deux colonnes de tension système maximale, Tension système max, CEI (V) et Tension système max, UL (V), affichées seulement lorsqu'un module de la liste en indique une.

• Onduleurs : Mono/Tri, Puissance CA (kW), Puissance CC (kW), Tension CC max (V), Vmpp min (V), Vmpp max (V), I CC max (A), V CA nom (V), Entrées, Nombre de MPPT, Rendement européen (%), Hybride, Vbatt min (V), Vbatt max (V), Vbatt nom (V), η CEC (%), PSeuil (W), Pertes aux. (W), Micro-onduleur.

• Batteries physiques : Type, Capacité (kWh), Charge max (kW), Décharge max (kW), Rendement aller-retour, Plancher de SOC, Cycles, Durée (années), Tension (V), Coût installé (€).

• Batteries virtuelles : Type, Capacité (kWh), Frais (€/kWh), Abonnement (€/mois), Abonnement (€/kWc/mois), Conversion, Période, Expire en fin de période.

• Coffrets de regroupement : Année, Type, Entrées, Fusible d'entrée (A), I entrée max (A), V entrée max (V), Phases, I sortie max (A), Section de sortie (mm²), Disjoncteur (A), V CA (V), Parafoudre, Interrupteur CC (A), IP, T min (°C), T max (°C), Supervision, Compteur, R série (Ω), L (mm), H (mm), P (mm), Poids (kg).

• Câbles : Année, Section (mm²), AWG, Matériau, Isolation, V CC (V), V CA assignée (V), T max (°C), ∅ extérieur (mm), Poids (kg/km), Ω/km, X/km, I air libre (A), I conduit (A), I enterrée (A), UV, Enterrable, Sans halogène.

• Structures de montage : Pose sur, Sens des rails, Rails / file, Longueur des barres (m), Débord (m), Profilé, Fixation, Entraxe des fixations (m), Embouts, Clips de terre / module, Cadre min (mm), Cadre max (mm), Hauteur des modules (mm), Finition, Année.

• Groupes électrogènes : Année, Type, P (kW), kVA, cos φ, F0 (L/h/kW), F1 (L/kWh), Charge min., CO₂ (kg/L).

• Pompes : Technologie, Immergée, PNom (kW), Débit max (m³/h), HMT max (m), Seuil (W), η (%).

• Tarifs : Pays, Devise, Mode d'achat, Tarif unique (c/kWh), HP hiver (c/kWh), HP été (c/kWh), HC hiver (c/kWh), HC été (c/kWh), Tarif de revente (c/kWh), Indexation revente (%), Réseau, Souscrite (kVA), Puissance (€/kVA·mois), Dépassement, Valide depuis.

Une cellule sans valeur affiche — ; une cellule oui/non affiche une coche ou —. Survoler le fabricant ou le nom d'une ligne vous dit d'où vient le composant : Entrée de bibliothèque (lecture seule) ou Entrée utilisateur, plus Dérivé d'une spécification modifiée à la main le cas échéant, et, sur un composant retiré, quelle entrée l'a remplacé.
